MACCHINE PER LO SFRUTTAMENTO DELLE
"ENERGIE RINNOVABILI"
Macchine
cippatrici speciali per MANUTENTORI
e per la produzione di cippato
Produrre combustibile
ecologico dalla natura?
Non è un
sogno,
lo
puoi realizzare tu
con una
macchina
"HÈRCULES"
N.B. cliccare sopra l'icona (PDF) per scaricare o
esaminare i Depliant dei nuovi modelli Hèrcules
energia
economica al servizio dell'ambiente
via Ceresone, 9 35035 Mestrino (PD)
fax 049 9003475 - cell 348 6922646
E-mail
gobbis@alice.it
P.IVA
04177860287
L’AZIENDA
È formata da un gruppo di persone
che cerca la soddisfazione del cliente nella scelta di questo
prodotto, ed è nata dalla necessità di produrre in modo
economico e
indipendente,
il combustibile per il proprio generatore di calore.
Il suo punto forte, sta nella
progettazione e nella ricerca di innovare, per offrire un
prodotto affidabile nel tempo a costi accessibili.
La ricerca, la progettazione, lo
sviluppo prototipi e la manualistica prodotta internamente con
la gestione produttiva diretta, ci consente di sviluppare il
prodotto, ai massimi livelli di affidabilità ed economicità.
La
nostra struttura è organizzata per servire direttamente gli
utenti senza intermediazioni, abbiamo generato un sistema che
serve il cliente dalle informazioni preliminari, dalla scelta
corretta della macchina, al servizio di consegna, alla messa in
funzione.
Il servizio di
assistenza da noi, inizia prima della consegna della macchina in
tre fasi - perfezionando in modo maniacale il progetto, poi
seguendo accuratamente il processo produttivo, assemblando
perfettamente le macchine, ed in fine il collaudo è eseguito su
tutte le macchine direttamente in campo.
IL PROGETTO È:
☼Rendere le
persone indipendenti e libere,
di produrre combustibile ecologico ed economico, da fonti
rinnovabili, con una macchina semplice ed economica.
☼Realizzare
macchine “cippatrici” semplici, robuste ed economiche,
collaborando con i costruttori di generatori di calore che hanno
portato vera innovazione nella combustione di legno cippato.
☼Informare
le persone sul metodo facile ed economico di produrre il
combustibile ecologico, libero da tasse e oneri vari.
☼ Servire
direttamente l’utilizzatore, creando il giusto rapporto di
fiducia, che consente la diffusione di queste tecnologie.
☼
Capire i segreti di una buona combustione del
legno cippato, in modo da realizzare macchine cippatrici in
grado di fare un prodotto ideale alla combustione, con risultati
di resa calorica ottima.

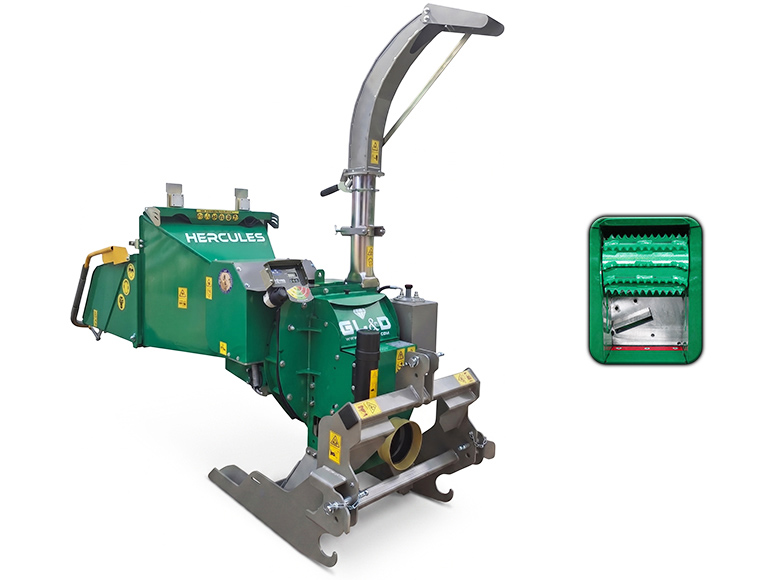

IL PRODOTTO
Macchina Cippatrice a disco
con
alimentazione forzata
Cippatrice
universale adatta alla cippatura di tutti i tipi di legno secco
e verde
Produce un
cippato regolare per un’ottima combustione nelle caldaie
CARATTERISTICHE TECNICHE mod:
HÈRCULES
ELEMENTI
C135
C140
HE
DISCO PORTA
COLTELLI Ø
mm 616
mm
616
RULLO
ALIMENTAZIONE Ø
mm 152
mm 152
P.T.O.
TRATTRICE
G/min
540
540
ATTACCO A TRE
PUNTI " UNIVERSALE
TIPO
Cat. 1°
Cat. 1°
DIMENSIONI MASSIME TRONCHI
DA CIPPATURA mm
Ø 138
Ø 138
PRODUZIONE
ORARIA
m3
12 / 20
8 / 20
DISTANZA MASSIMA
DI LANCIO DEL CIPPATO
m
12
12
ALTEZZA DI
SCARICO “BASE”
mm
1900
1900
ALTEZZA DI
SCARICO CON TUBO MAXI
mm
2890
2890
LUNGHEZZA
MACCHINA mm
1890
1890
LARGHEZZA
MASSIMA
mm
1205
1205
ALTEZZA MASSIMA
mm
1910
1910
MASSA
Kg
391
396
POTENZA
RICHIESTA MIN / MAX
CV
20/70
20/75
VELOCITÀ DISCO
PORTA COLTELLI
G/min
1250
1250
VELOCITÀ
MATERIALE IN INGRESSO
m/minuto
16
16
UTENSILI DI
TAGLIO A LAME REVERSIBILI
2+2
2+2
DETTAGLI TECNICI
TRASMISSIONE RULLO
La trasmissione al rullo di
alimentazione è meccanica, la scelta è per garantire una
velocità costante di ingresso del prodotto contro le lame di
cippatura, per ottenere un cippato di dimensione regolare e
costante, indice di affidabilità nel tempo.
CONTROLLO ALIMENTAZIONE
» Controllo
ingresso prodotto a comando “Diretto Istantaneo”, con doppia
funzione, spingendo parzialmente la leva A si ottiene un
rallentamento dell’alimentazione, spingendo fino a fine corsa
interviene il dispositivo di arresto alimentazione per la
sicurezza, con la leva B si riavvia la rotazione.
TRAMOGGIA RIBALTABILE
Tramoggia ribaltabile per
facilitare l’accesso alla manutenzione dei coltelli di taglio, e
alla controlama regolabile
ALTRI DETTAGLI
» COLTELLI DI
TAGLIO REVERSIBILI E REGOLABILI -
la durata dell'affilatura
dipende anche dal prodotto lavorato, in media è di 70 / 90 ore.
I coltelli sono reversibili e
si possono girare per sfruttare la doppia affilatura.
Hanno
3 possibilità di taratura per modificare lo spessore del cippato;
all’origine sono regolati per ottenere un cippato ottimo alla
combustione, e normalmente il cliente gradisce questa taratura
iniziale consigliata dai costruttori di caldaie a cippato, e
cippato/pellet.
-
» CONTROLAMA REVERSIBILE –
la durata dello spigolo radente
è in media di 100 - 160 ore, anche la controlama è
reversibile e regolabile, ed è costruita in acciaio ad
elevatissima resistenza all'abrasione.
-
» SUPPORTO
DISCO PORTA COLTELLI -
il supporto del disco di taglio
è considerato una caratteristica tecnica importantissima del
progetto Hèrcules perchè deve garantire nel tempo una perfetta
tenuta assiale e radiale del disco di taglio. Questo supporto è
stato realizzato in acciaio incorporato nel telaio della
macchina, e contiene i cuscinetti, l’albero del disco è di mm
55, e non sono stati impiegati i tradizionali sopporti
commerciali in ghisa. Non è prevista nessuna regolazione nel
tempo, da parte dell'utilizzatore
-
» DISCO PORTA
COLTELLI
Questo organo ha un processo
produttivo particolare, prevede un sistema di bilanciatura
elettronica a doppio controllo che elimina le vibrazioni assiali
e radiali.
La base di appoggio delle lame
di taglio è realizzata ad incasso nel disco e non consente alle
lame di muoversi durante l'utilizzo, inoltre questo progetto
consente di regolare le lame di taglio con un sistema elementare
e perfetto.
DOTAZIONE
STANDARD MACCHINA CIPPATRICE HÈRCULES C 135 e C 140 H.E.
ALLESTIMENTO
STANDARD SU MODELLI C135 E
C140 H.E.
DOTAZIONI
SPECIALI SU HÈRCULES C 140 H.E.
»Dispositivo
di controllo ingresso prodotto è AUTOMATICO in funzione della
potenza della trattrice disponibile.
»Questo
dispositivo Brevettato consente all'utente di impostare il
valore della potenza della trattrice nell'apposito pannello di
controllo, automaticamente la macchina alimenterà il disco
cippatore in base alla potenza disponibile
Attacco a tre punti universale di 1°
categoria
Coltelli di taglio reversibili e
regolabili
Dispositivo di sicurezza e arresto
alimentazione
Pto 540 G/min
Rullo alimentazione forzata Ø 152
ACCESSORI
OPTIONAL
»Albero
Cardanico "CE"
»Carrello
con ruote e timone agricolo
»Carrello
omologato 80Km/ora
»Tubazione
di scarico prodotto maggiorata in altezza 2890
»Kit
fari di illuminazione notturna
Disco porta coltelli Ø 616
Attacco a tre punti universale di 1°
categoria
Tubo scarico con doppia regolazione
360°
Dichiarazione di conformità " CE"
Manuale di uso e manutenzione " CE"
Certificato di garanzia
MANUALISTICA "CE" E
CERTIFICAZIONI
MANUALE USO E MANUTENZIONE "CE"
Il manuale è
redatto in ottemperanza alle normative di sicurezza "CE" in
vigore, ed è supportato da foto digitali, che facilitano la
consultazione dello stesso.
MANUALE D'USO E
MANUTENZIONE
CIPPATRICE A DISCO CON
ALIMENTAZIONE FORZATA
Marca: GL.&D.Group
Modello:
Hèrcules C.135
Leggere attentamente
questo Manuale
prima dell’utilizzo della macchina
CONFORMITÁ "CE" E CERTIFICAZIONI
Per le verifiche tecniche e
certificazione, è stato incaricato l'istituto C.N.R. (
CENTRO NAZIONALE DELLE
RICERCHE ) IMAMOTER -
ISTITUTO PER LE MACCHINE AGRICOLE E MOVIMENTO TERRA.
SLIDESHOW - HÈRCULES
Prev12345Next
F.A.Q.
Risposte alle domande più frequenti
D: Qual
è la differenza fra un cippatore e un biotrituratore?
R –
la macchina Cippatrice in modo
particolare Hèrcules,
è progettata per realizzare un prodotto comunemente
conosciuto come “ cippato “. Il
cippato prodotto da HÈRCULES ha una forma a
scaglie non sfibrata o sfilacciata; è adatto
alla combustione e la macchina è progettata per
lavorare anche legno secco.
Le macchine comunemente conosciute come
biotrituratori sono adatte alla sfibratura
del prodotto legnoso, comunemente destinato allo
smaltimento in discariche, oppure alla produzione di
compost.
D:
HÈRCULES cos’à di diverso rispetto ad altre macchine
simili?
R -
Il progetto Hèrcules ha l'obiettivo di realizzare
una macchina cippatrice, con la caratteristica
estrema di: affidabilità - semplicità - ed
economicità, con manutenzione ridotta al minimo,
mirata all'abbinamento di generatori di calore a
cippato, in modo tale da diffondere la possibilità,
di produrre combustibile ecologico da fonti
rinnovabili, avvicinando l'uomo alla natura.La
macchina è stata voluta e progettata in
collaborazione con i migliori costruttori di
generatori di calore, per ottenere il cippato ideale
ad una combustione ottima.
D:
Perchè cippare il legno stagionato?
R -
Perchè è subito pronto
per l'impiego nella caldaia; con la cippatrice
Hèrcules è particolarmente facile cippare il legno
stagionato perchè è progettata per questo utilizzo
specifico.
D:
I generatori o caldaie a cippato per
produrre energia termica richiedono molta
manutenzione? sono affidabili?
R - Noi parliamo
della nostra esperienza diretta; abbiamo una caldaia
a cippato che riscalda il nostro laboratorio e la
nostra abitazione.
Questo generatore di calore ci ha stupito per la sua
affidabilità eccezionale, per la sua semplicità di
utilizzo estrema e per la manutenzione ridicola;
questo ci fa pensare a quanto abbiamo speso per il
riscaldamento a gas e gasolio, che ci rendeva
schiavi dell'attenzione sul risparmio, ed oggi
invece ci spiace sapere quanti potrebbero usare
questo sistema ecologico, economico, e libero da
ogni tipo di vincolo.
